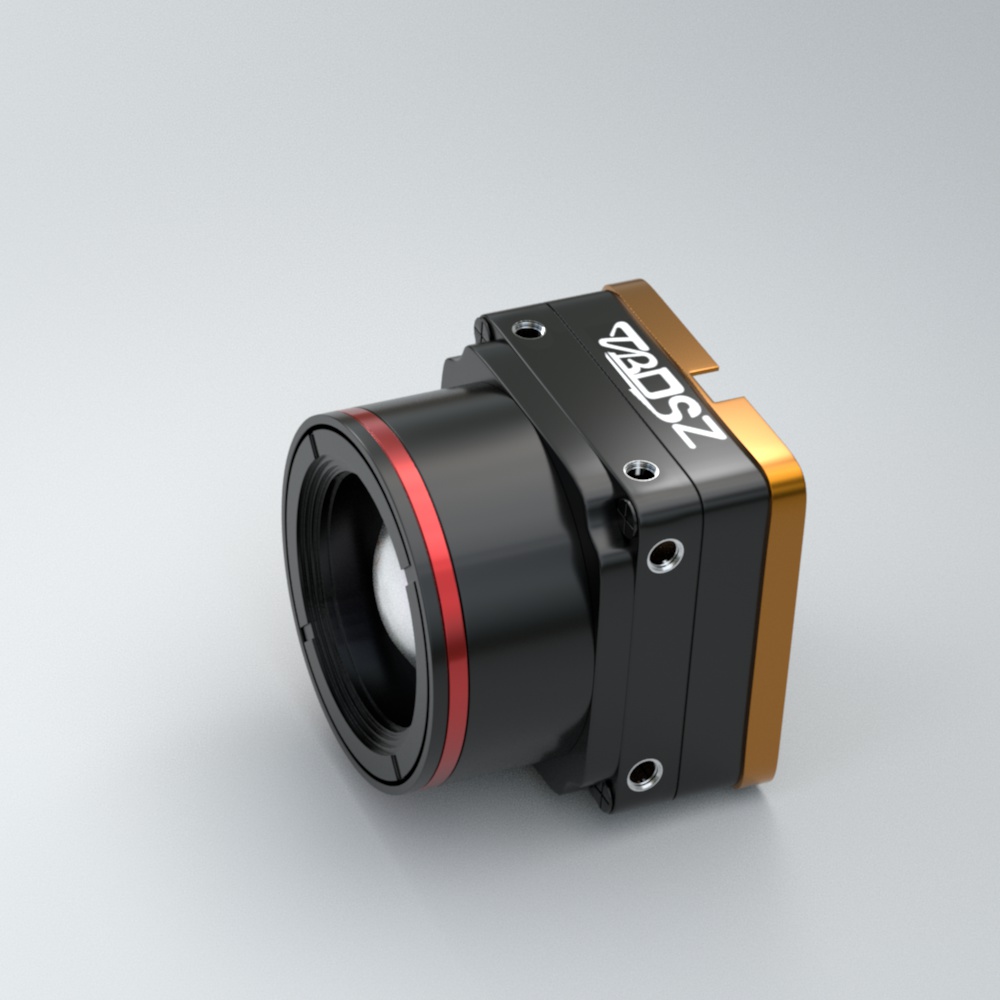

TBDSZ Mini 256/384/640 LWIR 微型热像仪模组
产品参数
Mini 256/384/640 LWIR微型热像仪模组规格
| 主要规格 |
Mini 640 |
Mini 384 |
Mini 256 |
| 探测器类型 | Vox红外探测器 | ||
| 分辨率 | 640×512 | 384×288 | 256×192 |
| 探测器帧率 | 成像模块：50Hz； | 25赫兹 | |
| 测温模块：25Hz； | |||
| 像素间距 | 12μm | ||
| 光谱带 | 8～14μm | ||
| NETD | ≤50mK@25℃, F#1.0（≤40mK可选） | ||
| 影像功能 | |||
| 亮度调节 | 0~255，可选 | ||
| 对比度调整 | 0~255，可选 | ||
| 极性 | 黑热/白热 | ||
| 调色板 | 支持的 | ||
| 数码变焦 | 0.25×~2.0×连续变焦 | ||
| 镜像 | 水平/垂直/对角线 | ||
| 十字线 | 显示/空白/移动 | ||
| 图像处理 | 无 TEC 算法 | - | |
| 非均匀性校正 | |||
| 数字滤波器降噪 | |||
| 数字细节增强 | |||
| 模块电源 | |||
| 使用电压 | 3.3V、5V双电源供电 | ||
| 25°C 时的典型功耗 | ＜0.55W | ＜0.50W | ＜0.30W |
| 模块输出及通讯接口 | |||
| 数字视频 | DVP/BT656 | DVP/SPI | |
| 通讯接口 | 我2C _ | ||
| 扩展板和可选接口 | |||
| 电源 | 5V | ||
| 电源保护 | 支持过压、欠压、反接保护 | ||
| 输出和控制接口 | USB2.0+I²C图像输出，提供Linux/Windows/Android SDK | ||
| 模块物理特性 | |||
| 镜片 | 不带镜头/定焦/手动对焦 | ||
| 重量 | <8克 | ||
| 方面 | 21毫米×21毫米 | ||
| 温度测量 | |||
| 温度测量功能 | 目标温度-20℃～+150℃：精度±2℃或读数的±2%（以较大者为准，@-20℃～60℃环境温度） | ||
| 目标温度50℃～+550℃：精度±5℃或读数的±3%（以较大者为准，@-20℃～60℃环境温度） | |||
| 温度测量方法 | 点、线、框 | ||
| 环境适应性 | |||
| 工作温度 | -40℃～+80℃ | ||
| 储存温度 | -50℃～+85℃ | ||
| 湿度 | 5%~95%，非凝结 | ||
| 振动 | 6.06g，随机振动，所有轴 | ||
| 影响 | 80g、4ms、最终峰值锯齿波、三轴、六向 | ||
